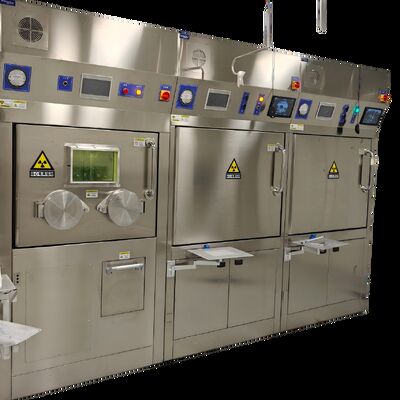

Ruang Dispensing Sel Panas Timbal 100mm untuk Pusat Laboratorium Panas Radioaktif Proyek Siklotron

Sel-sel Panas dalam Proyek Siklotron: Inti Desain, Fungsi, dan Integrasi

Dalam fasilitas kedokteran nuklir dan penelitian ilmiah modern yang digerakkan oleh siklotron, sel panas bukanlah peralatan yang berdiri sendiri, melainkan pusat rekayasa penting yang menghubungkan produksi radionuklida dengan aplikasi yang aman. Desain dan aplikasinya sangat berpusat pada karakteristik keluaran siklotron (seperti jenis nuklida, tingkat aktivitas, bentuk kimia) dan persyaratan ketat dari produk akhir (misalnya, radiofarmasi, perunut). Ia berfungsi sebagai penghalang keselamatan dan mesin efisiensi yang memastikan seluruh proyek mewujudkan nilai ilmiah dan medisnya.

I. Pertimbangan Desain Inti

Desain sel panas untuk proyek siklotron adalah proses integrasi multidisiplin, terutama mempertimbangkan hal-hal berikut:

1. Desain Pelindung:
   • Material dan Ketebalan: Terutama bergantung pada energi sinar gamma dari nuklida target. Untuk nuklida pemancar positron umum yang dihasilkan oleh siklotron (misalnya, F-18, C-11, 511 keV γ), timbal (kepadatan tinggi, kemampuan kerja yang baik) atau paduan tungsten (kepadatan lebih tinggi, volume lebih kecil) biasanya digunakan sebagai bahan pelindung utama. Ketebalan pelindung harus dihitung secara ketat untuk memastikan laju dosis permukaan sesuai dengan batas peraturan (biasanya <2,5 µSv/j).
   • Tata Letak "Step-Down": Di fasilitas besar, beberapa sel panas secara seri dapat digunakan. "Sel panas aktivitas tinggi" pertama yang menerima air target atau produk aktivitas tinggi memiliki pelindung paling tebal (misalnya, setara timbal 15-20 cm). "Sel panas aktivitas sedang/rendah" berikutnya untuk pengeluaran dan QC dapat memiliki pelindung yang semakin berkurang untuk mengoptimalkan biaya dan fleksibilitas operasional.
2. Optimasi Tata Letak dan Alur Kerja:
   • Desain Alur Linier: Tata letak yang ideal mengikuti alur kerja satu arah "dari aktivitas tinggi ke rendah." Material dipindahkan antar sel panas melalui port transfer berpelindung (misalnya, pintu berpelindung tipe angkat atau putar) untuk menghindari kontaminasi silang dan aliran balik.
   • Zoning Fungsional: Zona umum meliputi:
   • Penerimaan Produk Target & Sel Panas Pemrosesan Primer: Terhubung langsung ke jalur target siklotron untuk pengumpulan air target, konsentrasi awal, atau penangkapan gas.
   • Sel Panas Modul Sintesis Otomatis: Rumah sintetis untuk melakukan reaksi kimia pelabelan radio.
   • Sel Panas Pengeluaran & Kontrol Kualitas: Digunakan untuk pengeluaran steril produk akhir, pengujian pH, pengukuran radiokonsentrasi, dll.
   • Sel Panas Penampungan Limbah: Didedikasikan untuk penyimpanan sementara limbah padat aktivitas tinggi.
3. Penanganan Jarak Jauh dan Integrasi Otomatisasi:
   • Manipulator: Standar manipulator master-slave memberikan fleksibilitas dan umpan balik gaya untuk pemeliharaan, pemecahan masalah, dan operasi non-standar.
   • Sistem Otomatisasi: Inti terdiri dari modul sintesis otomatis dan sistem pengeluaran. Ini terintegrasi sebelumnya di dalam sel panas dan dikontrol melalui PLC atau komputer untuk mencapai reproduktibilitas tinggi, presisi, dan meminimalkan keterlibatan dan paparan personel.
   • Jendela Pandang: Terbuat dari kaca timbal berkepadatan tinggi atau zink bromida cair, memberikan visibilitas tanpa distorsi.
4. Sistem Keselamatan dan Perlindungan:
   • Ventilasi: Sistem pembuangan independen yang mempertahankan tekanan negatif di dalam sel panas (kira-kira -100 hingga -250 Pa). Udara melewati filter primer (menangkap partikulat) dan filter arang aktif efisiensi tinggi (menangkap gas radioaktif volatil, misalnya, I-125) sebelum emisi.
   • Pengendalian Kontaminasi: Dinding interior dilapisi dengan pelapis baja tahan karat, semua sambungan dilas dan dipoles halus agar mudah didekontaminasi. Dilengkapi dengan wadah limbah built-in dan baki tumpahan cairan.
   • Pemantauan: Meter laju dosis tetap terintegrasi, monitor kontaminasi permukaan, dan monitor aliran udara, dengan data yang dikirimkan secara real-time ke ruang kontrol pusat.

II. Aplikasi Utama dalam Proyek Siklotron

Sel panas adalah enabler fisik yang memungkinkan lini produksi siklotron untuk mewujudkan nilainya. Aplikasi utama meliputi:

1. Produksi Radiofarmasi Otomatis:
   • Ini adalah fungsi utama. Misalnya, sel panas untuk memproduksi FDG (fluorodeoxyglucose) menampung seluruh proses kimia otomatis penangkapan F-18, substitusi nukleofilik, hidrolisis, dan pemurnian. Sel panas menyediakan ruang yang aman dan terkandung untuk ini.
2. Pemrosesan dan Pemulihan Material Target:
   • Untuk siklotron yang menggunakan bahan target yang diperkaya yang mahal (misalnya, air O-18, gas N-15), sel panas memungkinkan pemulihan yang aman dari bahan target yang tidak bereaksi untuk pemurnian dan penggunaan kembali, secara signifikan mengurangi biaya operasional.
3. Produksi Multi-Nuklida/Multi-Pipa yang Fleksibel:
   • Desain canggih menggunakan gugus sel panas modular. Sel panas yang berbeda dapat didedikasikan untuk nuklida yang berbeda (misalnya, sel panas F-18, sel panas Ga-68, sel panas C-11), terhubung melalui antarmuka standar. Hal ini memungkinkan satu jalur berkas siklotron untuk melayani beberapa lini produksi, meningkatkan pemanfaatan fasilitas dan manfaat ekonomi.
4. Kontrol Kualitas dan Pengeluaran:
   • Di dalam sel panas yang memenuhi persyaratan GMP (Praktik Manufaktur yang Baik), produk akhir penyaringan steril, pengeluaran ke dalam jarum suntik atau botol, dan pengambilan sampel untuk pengujian kualitas cepat (misalnya, kemurnian radiokimia) dilakukan.
5. Penelitian dan Pengembangan:
   • Dalam fasilitas siklotron yang berorientasi penelitian, sel panas menyediakan platform eksperimen yang aman untuk mengembangkan perunut radioaktif baru dan nuklida terapeutik, memungkinkan sintesis kimia eksplorasi manual atau semi-otomatis.

III. Kesimpulan

Untuk proyek siklotron, desain sel panas jauh lebih dari sekadar membangun "kotak timbal." Ini adalah tugas rekayasa sistem yang sangat terkait dengan kemampuan siklotron, proses produksi, kepatuhan terhadap peraturan, dan kebutuhan pengembangan di masa mendatang. Gugus sel panas yang dirancang dengan baik dan diterapkan dengan benar adalah jaminan utama bahwa fasilitas siklotron dapat dengan aman, efisien, andal, dan patuh mengubah berkas menjadi produk radioaktif yang dapat digunakan untuk diagnosis klinis, terapi, dan penelitian mutakhir. Ini adalah penjaga keselamatan radiasi dan penggerak produktivitas dan inovasi.

Fitur:

• Nama Produk: Perlindungan Radiasi Nuklir
• Masa Pakai: 5-10 Tahun Tergantung Penggunaan
• Berat: Pilihan Ringan Tersedia untuk portabilitas yang mudah
• Ventilasi: Sistem Tekanan Negatif untuk memastikan keamanan
• Catu Daya: 50HZ/10A/220V dengan perlindungan keselamatan bawaan
• Portabilitas: Desain ringan dan mudah dibawa
• Perlindungan Radiasi Efektif Kaleng Timbal disertakan untuk meningkatkan keselamatan
• Dirancang khusus untuk aplikasi Radiasi Medis Nuklir
• Memastikan perlindungan optimal di lingkungan Radiasi Medis Nuklir

Parameter Teknis:

Aplikasi:

Produk Perlindungan Radiasi Nuklir JOVI, nomor model 1-CF-35, dirancang khusus untuk memenuhi tuntutan ketat lingkungan di mana keselamatan radiasi nuklir adalah yang terpenting. Berasal dari China dan bersertifikasi di bawah standar ISO9001, produk ini menjamin kualitas dan keandalan tinggi dalam aplikasi perlindungan radiasi. Standar perlindungannya menampilkan bagian depan 50mPb atau desain khusus, memastikan efektivitas pelindung yang unggul terhadap radiasi berbahaya.

Produk ini sangat cocok untuk digunakan di Sel Panas F18, lingkungan yang sangat khusus di mana penanganan bahan radioaktif membutuhkan tindakan pencegahan keselamatan tertinggi. Sistem perlindungan radiasi JOVI menyediakan pelindung penting untuk melindungi personel dan peralatan sensitif dari paparan radiasi medis nuklir, menjadikannya komponen penting di departemen kedokteran nuklir dan fasilitas penelitian.

Selain aplikasinya di sel panas, model JOVI 1-CF-35 banyak digunakan sebagai kaleng timbal perlindungan radiasi, menawarkan solusi penahanan dan pelindung yang kuat untuk menyimpan dan mengangkut zat radioaktif dengan aman. Kaleng timbal ini direkayasa agar ringan dan mudah dibawa, yang meningkatkan portabilitas tanpa mengurangi perlindungan. Fitur ini sangat bermanfaat untuk skenario medis dan industri di mana mobilitas dan penyebaran cepat diperlukan.

Masa pakai produk berkisar antara 5 hingga 10 tahun tergantung pada penggunaan, memastikan keandalan dan efektivitas biaya jangka panjang. Dikemas dengan aman dalam kotak kayu, ia menjamin pengiriman yang aman dalam waktu 25 hari kerja setelah konfirmasi pesanan. Ketentuan pembayaran adalah TT di muka, melayani proses transaksi yang mudah dan aman.

Dengan spesifikasi catu daya 50HZ/10A/220V yang dilengkapi dengan perlindungan keselamatan, produk perlindungan radiasi nuklir JOVI mempertahankan stabilitas dan keamanan operasional di berbagai pengaturan. Baik itu untuk pelindung radiasi medis nuklir, aplikasi Sel Panas F18, atau kaleng timbal perlindungan radiasi, produk ini menawarkan solusi komprehensif yang dirancang untuk memenuhi standar keselamatan radiasi tertinggi.

Untuk organisasi yang hanya membutuhkan satu unit atau beberapa kuantitas, jumlah pesanan minimum hanya satu, memberikan fleksibilitas untuk operasi skala kecil dan skala besar. Dengan harga antara 20.000 dan 50.000, JOVI 1-CF-35 memberikan perlindungan premium dengan nilai yang sangat baik, menjadikannya aset yang sangat diperlukan di bidang perlindungan radiasi nuklir.

Kustomisasi:

JOVI menawarkan produk Perlindungan Radiasi Nuklir yang disesuaikan, termasuk Kaleng Timbal Perlindungan Radiasi, Sel Panas I131, dan solusi Sel Panas F18. Model 1-CF-35 kami, dibuat di China dan bersertifikasi dengan ISO9001, menjamin perlindungan berkualitas tinggi dengan nilai Kelas A. Standar perlindungan dapat disesuaikan dengan kebutuhan Anda, menampilkan bagian depan 50mPb atau desain khusus lainnya untuk memastikan keamanan optimal.

Kami menyediakan opsi fleksibel termasuk model ringan dan spesifikasi catu daya 50HZ/10A/220V dengan perlindungan keselamatan bawaan. Setiap produk dikemas dengan hati-hati dalam kotak kayu yang kokoh untuk memastikan pengiriman yang aman dalam waktu 25 hari kerja. Jumlah pesanan minimum kami adalah 1 unit, dengan harga mulai dari 20.000 hingga 50.000.

Ketentuan pembayaran adalah TT di muka, dan masa pakai produk Perlindungan Radiasi Nuklir kami berkisar antara 5 hingga 10 tahun tergantung pada penggunaan. Percayai JOVI untuk solusi perlindungan radiasi yang andal, tahan lama, dan dapat disesuaikan yang disesuaikan dengan kebutuhan spesifik Anda.

Dukungan dan Layanan:

Produk Perlindungan Radiasi Nuklir kami didukung oleh dukungan teknis dan layanan yang komprehensif untuk memastikan kinerja dan keselamatan yang optimal. Kami menawarkan panduan ahli tentang pemasangan, pengoperasian, dan pemeliharaan untuk membantu Anda memantau dan mengontrol tingkat radiasi secara efektif di lingkungan Anda.

Tim spesialis kami siap membantu dengan pemecahan masalah, kalibrasi, dan penyesuaian produk untuk memenuhi kebutuhan spesifik Anda. Kami menyediakan manual pengguna terperinci, sesi pelatihan, dan pembaruan perangkat lunak rutin untuk menjaga sistem Anda tetap terkini dan berfungsi dengan andal.

Selain itu, kami menawarkan kontrak pemeliharaan dan layanan dukungan di tempat untuk meminimalkan waktu henti dan memperpanjang masa pakai peralatan Anda. Komitmen kami adalah untuk memberikan solusi yang tepat waktu dan efisien yang mematuhi semua standar keselamatan dan persyaratan peraturan yang relevan.

Untuk pertanyaan teknis atau permintaan layanan apa pun, tim dukungan kami siap memberikan bantuan yang cepat dan profesional untuk memastikan produk Perlindungan Radiasi Nuklir Anda beroperasi pada potensi tertingginya.
